JXQ型加氫氣純化設備

工作原理及產品特點

本系列裝置采用催化脫氧+吸附干燥方法，除去氮氣中的氧、水、二氧化碳和塵等雜質，獲取高純氮氣。普氮(99-99.9% )和加入的氫氣經靜態混合后進入熱交換器,利用除氧塔出口熱量預熱入口氣，然后進入裝有高效加氫脫氧催化劑的脫氧塔，普氮中的氧氣雜質與氮氣發生化學反應生成水被除去，同時放出大量熱量，1%含氧量發生反應時放熱大約可形成200°C度。接著經過熱交換器，再進入干燥過濾裝置脫除水、二氧化碳及塵粒等雜質，從而獲得高純氮氣。

該系統裝置設有故障自動報警及停機功能系統；常溫脫氧，使用前無需預處理，使用中不再需要再生，對硫化物、氯化物、氨等具有良好的抗中毒性能，壽命達5年以上產品氣含水量低，大氣露點-60°C；一般純凈氣體含氫量≤1000ppm(自動加氫，氧含量≤3ppm。

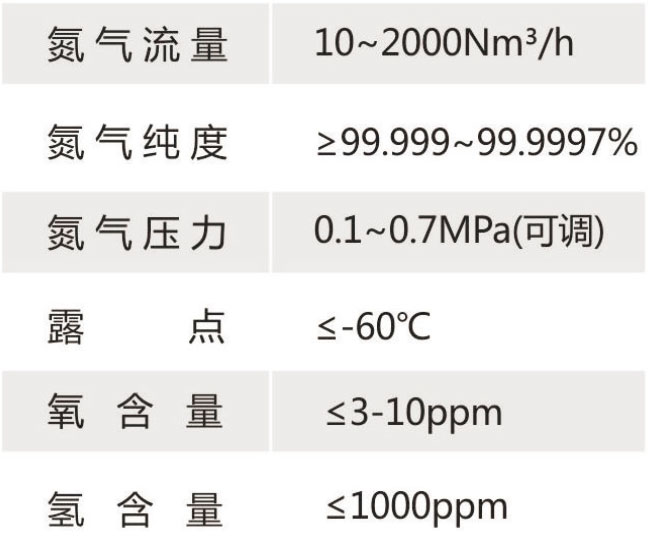

主要技術指標 Main Technical Parameters

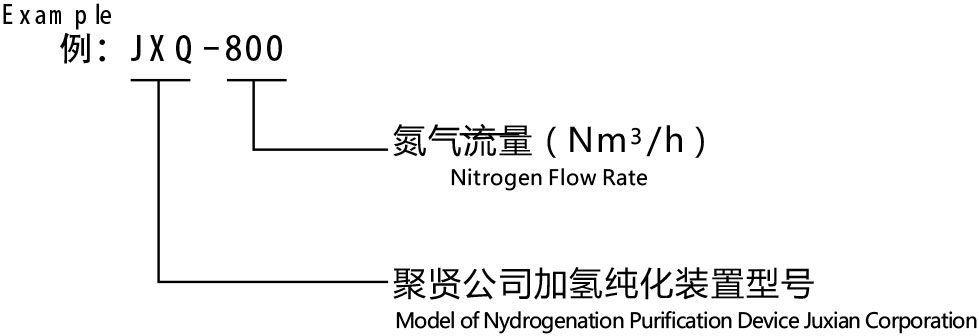

加氫純化裝置型號標識 Model and Label of Nydrogenation Purification Device

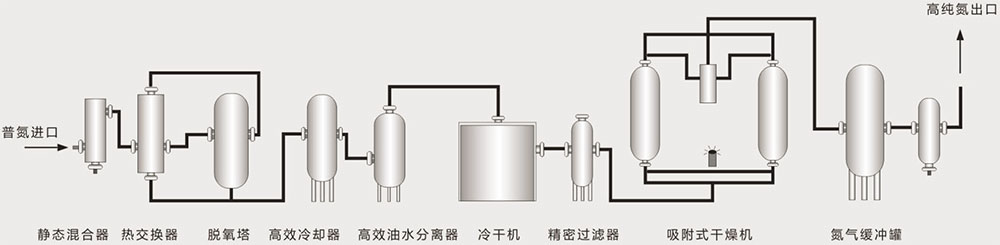

工藝流程圖 Process Flow Diagram

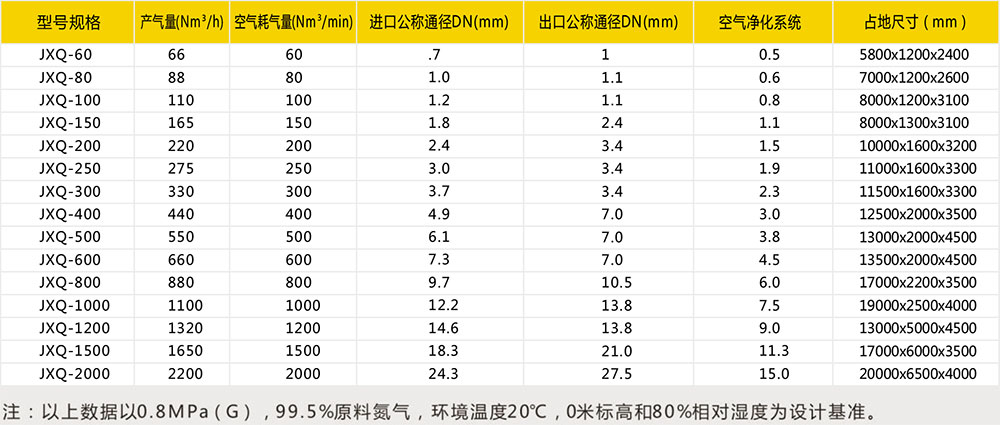

主要技術參數表普氮純度99.5% Main Technical Parameter( Purity of Commom Nitrogen 99.5%）
