氮氣應用領域及用途

Application Fields and Purpose of Nitrogen

電子工業：半導體及電子元件生產的氮氣保護

執處理：光亮退火、保護加熱、治金及磁性材料燒結等

食品工業：配置除菌過濾器，可用于充氮包裝、糧食儲藏、蔬果保鮮、酒類封裝和保護

燒炭行業：井下防爆和煤油防火滅火

化學工業：氮氣覆蓋、置換、清洗、壓力輸送、化學反應攪動、化纖生產保護等

石油天然氣工業：石油煉制、容器及管路充氮吹掃和檢漏、注氮采油

醫藥工業：中西藥充氮貯藏、充氮藥料撥動傳送等

電纜行業：交聯電纜生產和保護氣

其他：治金工業、橡膠工業、航天工業等……

工作原理 Operating Principles

在空氣壓力升高時，碳分子篩將大量吸附氧氣、二氧化碳和水分。當壓力降到常壓時，碳分子篩對氧氣、二氧化碳和水分的吸附量非常小。

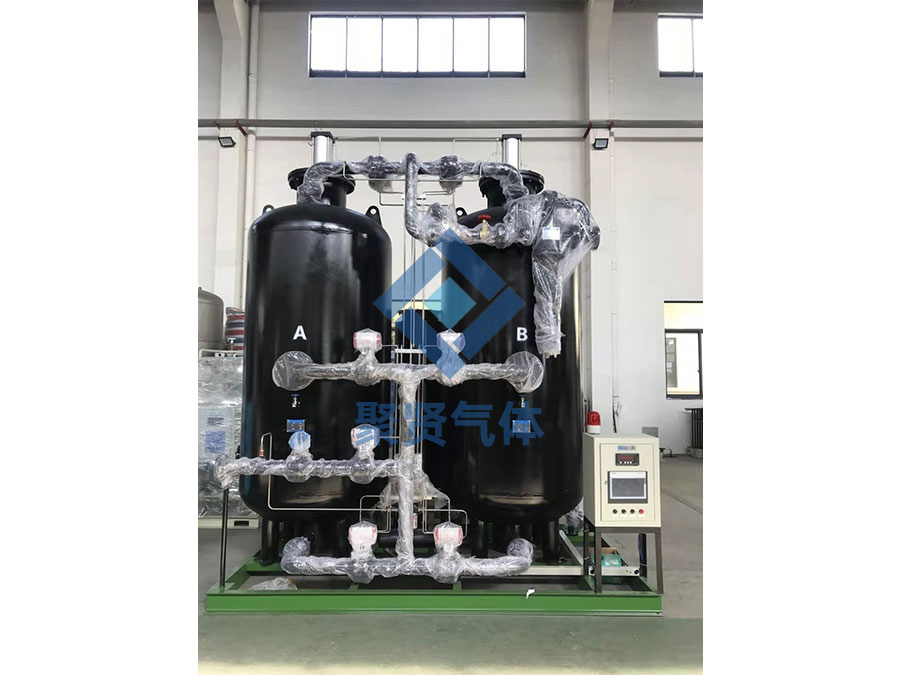

變壓吸附設備主要由A、B二只裝有碳分子篩的吸附塔和控制系統組成。當壓縮空氣（壓力一 般為0.8MPa）從下至上通過A塔時，氧氣、二氧化碳和水份被碳分子所吸附，而氮氣則被通過并從塔頂流出。當A塔內分子篩吸附飽和時便切換到B塔進行上述吸附過程并同時對A塔分子篩進行再生。所謂再生，即將吸附塔內氣體排空至大氣從而使壓力迅速至常壓，使分子篩吸附的氧氣、二氧化碳和水份從分子篩內釋放出來的過程。PSA制氮裝置技術是一項在常溫下從空氣中直接制取氮氣的高新節能分離技術，已經過了幾十年的應用。

該系列裝置具有設備緊湊，占地面積小，全自動操作，運行**，啟停車快，運行成本低，常溫生產和維護量小等優點。氮氣純度和氮氣產量可適當調節，無環境污染，是一種高效的現場制氮裝置。

系統工藝流程圖 System Process Flow Diagram

產品特點 Product characteristics

優質氣缸壓緊裝置,吸附劑“**保護者”

我司經過多年研究開發,選用具有自我診斷功能的自力式氣缸壓緊裝置,它們都具如下特點:

自我壓緊:當分子篩有下降狀態時,分子篩壓緊裝置將進行自上而下的對分子篩壓緊密實,并設止回裝置,無論設備停機或者重啟時,壓緊裝置始終壓緊。

吸附排氣:壓緊裝置具有吸附劑排氣功能,通過設置容器頂部的壓緊裝置內置通孔,分子篩利用率將*高。

自我報警診斷:氣缸的行程是可以在外部測量或感應的,可以預先設置報警點。

單杠與多頂結合:小容積單氣缸使用壓緊氣源,力道更足;多頂設計,壓緊更穩定。

“多重均壓”方式,制取高純度氮氣,大幅降低能耗

PSA制氮制氧設備工藝中,氣體均壓是一個重要的節能過程,吸附塔在一個吸附周期結束準備放空,另一只塔再生完成準備工作前,需要進行兩塔均壓。所以,把握好均壓方式,就能有效的控制氣體損耗。

我公司所設計的PSA制氮制氧設備,均壓流程大體分三個部分

1、在常規的上部均壓閥上均壓

2、中部均壓取氣器及均壓閥與下部均壓閥的中下均壓;

3、工藝氮氣緩沖罐對吸附塔的二次均壓。

多重的有機組合,使均壓效果得到進一步提升。我公司先進的均壓流程能使再生完成的吸附塔在*短時間內達到吸附壓力,并使吸附塔內的氧分壓達到*低,以極大的提高分子篩的使用效率和降低有效原料氣的損耗。

氣流擴散均布裝置,使吸附劑更有利充分吸附解析

在壓縮空氣流通時,壓縮空氣會延著*近*短的路徑流通。這樣,使用普通的平板干燥劑床不能有效合理的分配流量,塔體中心的流量遠大于塔體邊緣的流量。當這樣的情況發生時,中心部分的吸附劑吸附飽和程度也就遠大于邊緣的吸附劑;同時中心空氣的流速也遠高于設計流速,使得中心的吸附劑易沸騰而造成氧化或破碎。

我司經多年硏究,設置了一氣流擴散均布裝置,該機構總共分三級對進氣氣流進行變向擴散;首先通過旋風板對氣流進行初步氣流變向,在吸附塔進口處使氣流方向由直通向上改為螺旋向上,既能使氣流向吸附塔四周擴散,還能延長氣流在吸附塔內的通過時間即吸附時間;然后通過擴散器的擴散使其進一步細化均勻的向吸附塔各方向擴散;*后通過氧化鋁均勻的間隙進行三級擴散,使其達到理想的擴散效果后穿過分離塔床層,因此能使分子篩的利用率得到*大程度的提高。大大的提高了設備的產氣效率和性能。

制氮設備型號標識 Model and Label of Nitrogen Generating Equipment

主要技術指標 Main Technical Parameters

主要技術參數表 Main Technical Parameter
